卸灰阀

卸料器装置式靠回转叶轮在壳体的转动而完成卸料动作。使用说明高温卸料器使用前先打开电机接线盖，按电机线路图要求接上电源，叶轮运转方向朝均压管一边运转即可。...

相关标签：

星型给料机链条式卸料阀不锈钢卸料器

详细介绍：

卸灰阀装置式靠回转叶轮在壳体的转动而完成卸料动作。使用说明高温卸料器使用前先打开电机接线盖，按电机线路图要求接上电源，叶轮运转方向朝均压管一边运转即可。高温卸料器内已一次性加入油脂，不必加入其它润滑油。

卸料器三部分组成；共有两个系列，48种规格，进出口法兰方形的为A型，圆形的B型，本卸料装置是除尘设备排灰、送风和其它设备给料的主要设备，适用于粉状物料和颗粒状物料。

星型卸料器根据物料输送和下料口的温升不同因为温质对机体膨胀有影响，以及对轴承和油封系统不利，设计了型外装式结构卸料器，它把运转部分与物料接触的箱体部分分离开来，可以的把轴承运转和油封系统不受交温影响而正常工作,此类产品不但,还可以针对由于吸温性物料和金属性粉末的输送和接受，具有很好的效果因为这类物体有穿透性，穿透油封装置物料直入轴承，导致运转不受而损坏机械,正是有外装的特点,它不会和物料接触。

卸灰阀它所输送物料的温度可达280°C两端轴承与叶轮有隔离，能防止粉料与轴承接触。型卸料器输送物料的温度可达500°C,采用链轮连接，减速机和卸料器壳体有的距离。

卸料器的工作原理及特点：

(1)通过采用行星转动原理，输入输出在同一轴线上，而且有与电机直联一体的性，因而结构紧凑造型美观新颖、体积小、重量轻。

(2)运转平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等。使用性能好、性高。

(3)轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用寿命。

(4)本机具有过载，惯性力矩小，适用于起动频繁和反正转。

(5)用户如需特种规格，电机、链轮传动等卸料器，可与本厂联系，可制做。

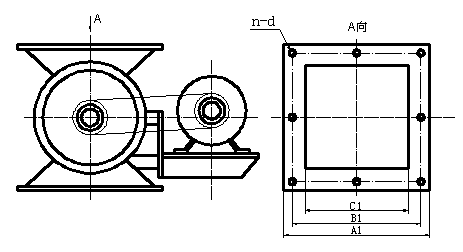

型号 Type	每转体积 Volume/ Rotation	减速电机型号 (Speed-down motor model)	转速（Rew）	工作温度（Work temperature）	重量 (Weight)	安装联接尺寸 Installation Dimension
型号 Type	每转体积 Volume/ Rotation	KW	r/min	℃	Kg	A	B	C	A1	B1	C1	H	L	L1	N	D	D1	P	N-
2型	2立升/转	XWD2-59-0.55	24	≤300	95	240	200	150	240	200	150	240	510	500	35	30	33	10	8-11
4型	4立升/转	XWD2-59-0.55	24	≤300	110	280	240	180	280	230	180	280	535	545	35	30	33	10	8-13
6型	6立升/转	XWD2-59-0.55	24	≤300	120	300	260	200	290	250	200	300	555	565	35	30	33	10	8-13
8型	8立升/转	XWD2-59-0.75	24	≤300	150	320	280	220	320	270	220	320	655	585	35	30	33	10	8-13
10型	10立升/转	XWD3-59-1.1	24	≤300	170	340	300	240	340	290	240	340	675	626	55	35	38	10	8-15
12型	12立升/转	XWD3-59-1.1	24	≤300	180	360	320	260	350	310	260	360	695	645	55	35	38	10	8-15
14型	14立升/转	XWD3-59-1.1	24	≤300	190	380	340	280	380	330	280	380	715	665	55	35	38	10	8-18
16型	16立升/转	XWD3-59-1.1	24	≤300	210	400	360	300	400	350	300	400	735	685	55	35	38	10	8-18
18型	18立升/转	XWD3-59-1.5	24	≤300	245	420	380	320	420	370	320	420	755	705	55	40	43.5	12	8-18
20型	20立升/转	XWD3-59-1.5	24	≤300	260	440	400	340	440	390	340	440	775	725	55	40	43.5	12	8-18
26型	26立升/转	XWD3-59-1.5	24	≤300	370	500	460	400	510	450	400	520	890	830	60	45	48.5	14	8-18
30型	30立升/转	XWD3-59-2.2	24	≤300	385	540	500	440	540	490	440	560	930	850	60	45	48.5	14	8-18
40型	40立升/转	XWD4-59-/3	24	≤300	585	610	560	480	600	550	480	620	980	1005	91	55	59	16	16-18
60型	60立升/转	XWD4-59-3	24	≤300	620	660	610	500	660	610	500	680	1020	1040	91	55	59	16	16-18
80型	80立升/转	XWD5-59-4	24	≤300	710	670	620	540	670	620	540	720	1130	1065	91	55	59	16	16-18
100型	100立升/转	XWD5-59-4	24	≤300	920	740	680	600	730	680	600	800	1200	1145	91	65	69	18	16-18
250型	250立升/转	XWD6-59-5.5	24	≤300	1150	1060×900		960×800		860×700		1000	1350	1405	91	65	69	18	22-20
